反無人機系統 F-09E （激光打擊版） |
|
0
651

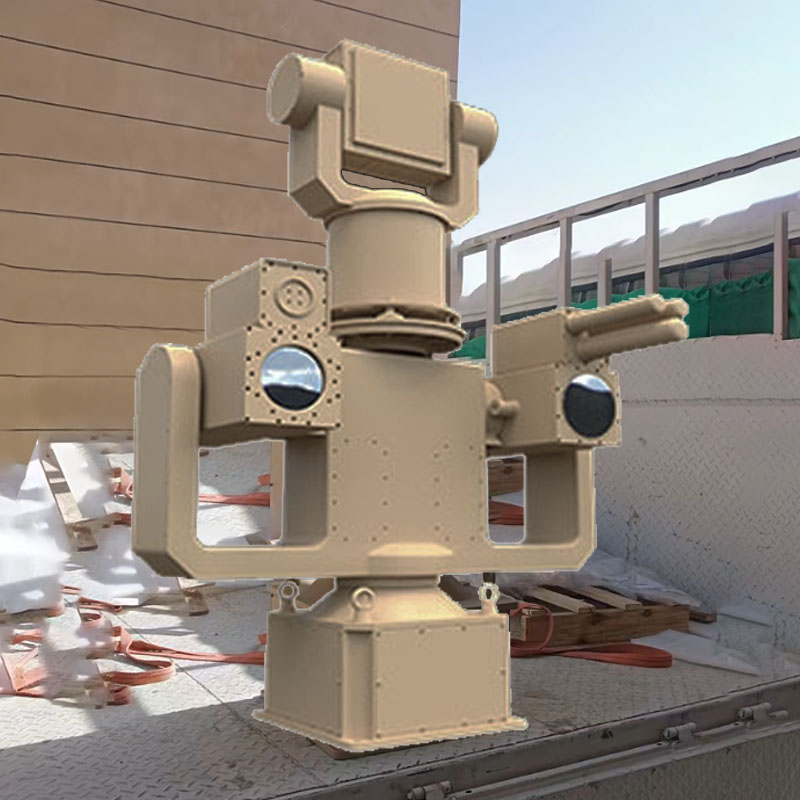

反無人機系統 F-09E （激光打擊版）該系統包含系統由監測部分、跟蹤識別部分、摧毀打擊部分、管控中心平臺等組成；其中監測部分由雷達構成成，負責目標探測、目標軌跡生成等任務；光電轉臺由可見光、長波紅外、轉臺等組成。主要完成目標的捕獲、鎖定、跟蹤、識別等；將危險目標摧毀在管控區外；管控中心平臺包括系統管理、光電轉臺、雷達、無人機數據、攔截設備、管區態勢等功能模塊。 性能參數系統由雷達、光電轉臺、 激光打擊三部分組成，其指標性能如下：
系統功能 1、監測（雷達+光電監測） 2、檢測（算法檢測、小目標、紅外目標檢測，確定目標為何物） 3、發現（視場中發現目標） 4、捕獲（選定框框選目標） 5、鎖定（選定框鎖定目標） 6、跟蹤（目標始終在選定框中運行） 7、報警警告（監控中心進行目標鎖定報警） 8、激光照明（目標距離1200米時，打開激光照明燈，增強目標的亮度，使視頻圖形清晰） 9、激光驅離（當目標距離1000米時，發射頻閃激光，驅離目標。） 10、激光致盲（當目標距離800米時，用激光照射目標的攝像機等圖像采集設備，使該設備致盲，無法拍視頻圖像） 11、激光毀傷（當目標接近200米時，人為操作，開啟強激光毀傷目標。） 12、存儲回放 應用場景 可對無人機、低慢小飛行器、巡飛彈、輕型飛機、航空航天模型、輕型和超輕型飛機（包括輕型和超輕型直升機）/滑翔機、 動力三角翼、 熱氣球、飛艇、 滑翔傘、動力滑翔傘、無人機、無人駕駛自由氣球、系留氣球、孔明燈、大型風箏等各種航空器目標進行全天候（24小時）監測預警毀傷（還可以應用于除冰、高空清除異物、驅鳥、砍樹等活動）。 低空無人飛行器對基地管理區造成很大程度的威脅，無人低空飛行器日益成熟，但防御無人機低空飛行裝備不成熟。因此，如何破解無人機攻勢，特別是在戰爭中強對抗條件下的無人機“蜂群”探測與打擊，已然成為基地所急迫的需求。 管控中心平臺 基地管理區低空防護示意圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
